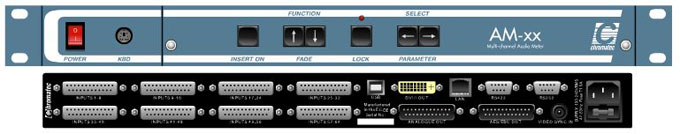

Chromatec AM-XX网络化多通道音频监测系统

Chromatec AM-XX网络化多通道音频监测系统

当前分类：多画面分割系统
关键字：Chromatec
产品描述

Chromatec AM-XX网络化多通道音频监测系统

技术规格：

输入模块：4个输入插卡槽，每个插卡槽都支持16通路/8 pairs

输入格式：+24dB模拟性能.AES/EBU (平衡 / 非平衡 由跳线选择电路板).立体声环绕或其他的TBA格式通过框架输入卡自动识别类型.

模拟板：当发声音频丢失、电平过载、out-of-phase on adjacent pairs.有报警监测

AES/EBU 模块板：当32/44.1/48/96KHz是可监测载波丢失.

输出模块：音频任何4pairs都是24位分辨率（处理器主板）

音频输入连接器：8×25极点，模拟Sub-D和AES-EBU（每个插卡槽两个连接器）

标准输入：PAL/NTSC与视频输入画面同步

数据输入/输出：I/O @ 115Kbps（数据输出、报警输出/复位、参数读取/设置）可以依照RS232 或 RS422中的任何一个。

I/O 在 USB-2（数据输出、报警输出/复位、参数读取/设置）。超过4pairs的音频运行输出监测在USB-2被压缩.所有96kHz的AES / EBU通道重新取样用48KHz的内部时钟同步。USB-2工作在6.144MHz的附加级和报警参数I/O 在网络端口.( 数据输出、报警输出/复位、参数读取/设置)对于所有数据输出audio meter scale/ballistic data 都将成为db。

音频监听输出：（可选模块）超过4pairs，模拟平衡（最大+20dBu）和AES/EBU (24 位).（任何来源是96kHzAES/EBU都将在重新取样跟发送）

监视器输出：DVI-I (inc. XGA) 支持 4:3 和16:9 纵横比。图形接口软件.

尺寸：484mm (宽) x 453mm (深) x 44.5mm (高)

重量：6.8kg

电源：转换模式电源：100v – 240v / 47 – 63Hz自动选取
