在电台直播热线节目时，由于有时会出现一些意外的原因影响播出质量，会给广播电台带来一些不良的影响。为此直播节目要经适当延时再播出以争取采取措施的时间，所以广播延时器是电台直播节目时不可缺少的设备。
随着科技的发展，广播电台音频设备的数字化正在不断普及，数字广播延时器的功能也在日益完善。数字延时器与模拟延时器相比，在功能、控制、音质以及安全保障系数上等各方面都有着更大的优越性。我台先后使用过Eventide公司BD延时器各系列产品如BD942、BD500以及新近购进的BD600。BD600延时器在BD500延时器的基础上,功能和用户操作方面都有很大的改进，且直播安全可靠系数也有很大地提高，因而大大减小了串入延时器对节目质量的影响。特别是在2005年BD500数字延时器停产后，BD600一跃成为Eventide公司延时器系列产品的新宠。
一、工作原理
BD600数字延时器的信号流程见图1，其中DSP/存储器这一块是确定延时器延时量的核心部分。其基本工作原理是：模拟音频信号经A/D转换成数字信号，进入DSP卡，在存储器中按先进先出的原则顺序通过。主板的单片机控制部分通过相应的程序设置，对数据流进行诸如删除、建立延时、退出延时、短时删除与建立等功能的处理和控制，处理后的数字信号直接由AES/EBU输出，或经D/A转换后输出。
BD600在延时状态时，延时时间是由延时缓冲器存储量与存储器内数据提取速度的比值来确定的。我们在实际操作时，主要是通过各功能按键发出控制指令实现提取数据的寻址不同以及存储数据的速度改变，从而实现各个功能。
延时时间量=存储器存储数据量/数据提取速度
正是由于CPU处理速度的飞速提升，从而使BD600延时器可以实现的精确最小延时量为十亿分之100秒。
二、BD600主要特性
BD600的最大延时时长为80秒，是BD500的两倍。同时BD600还增设了PANIC键，即应急按键以实现应急功能。当PANIC键作用时，将清除延时缓冲器里的全部存储量，同时会自动播放保存在CF卡(compact flash card)上的一个WAV格式的声音文件。该声音文件播放时，延时缓冲器将会进行延时重建。另外，BD600的微精延时能在十亿分之100秒的增量里建立10秒的延时调整，这对于硬盘录音机在录制节目进行效果处理时，特别有用。
我们可以通过面板或可控制界面来控制BD600延时器。如：可选择的BD600的扩展遥控器。
BD600的主要特性有：
● 微精密延时模式，适用于硬盘录音机
● 最大80秒的延时保护
● 在延时重建时，按PANIC键可以进行CF卡里声音文件播放
● 24位AES/EBU数字输入输出，同时带有四种不同可供选择的字时钟同步
● 24位模拟XRL输入输出
● 供用户自定义DUMP长度
● SNEENE键可以进行瞬间编辑
● 远程连接，可实现遥控
● RS-232输入输出
● 可编辑的输入输出
● 远程选择提供16个双级光隔离输入、各16个开放输出
三、BD600基本功能
虽然BD600的功能强大,充分发挥了数字化、计算机化的优势，但在实际广播直播的应用中，针对各直播机房需要各节目类型的要求，主要实现了如下一些功能：
1、 建立延时(REBUILD)。开始时，延时缓冲器中没有存储内容，数据即进即出；之后延时缓冲器存储量逐渐增加,直至所设定的延时时间所需要的存储量(我台设定为6秒)，这时延时就被建立了。在延时建立的过程中，所需时间越长，即存储量的增量平缓，就越不容易引起输出音频信号的变化。假如存储量陡然增至所需容量，边际效应过大，会产生很明显的变化，从而造成输出音频信号易于被人耳所察觉。BD600延时器的重建过程出厂设定为120秒，用户可以自定义选择范围为1.0秒～267分钟，而BD500的选取范围仅只为40秒～720秒。
2、延时量归零(RAMP TO ZERO)。此功能工作过程与REBUILD功能类似,不过是REBUILD的逆向工作过程。延时缓冲器的存储量逐渐减小，直至降为零，延时器处于直通状态,整个过程需要几分钟; 对输出音频信号的影响也不易察觉，一般用于在热线参与直播节目结束的情形下。
3、等待安全延时(WAIT FOR SAFE)。该功能迅速将延时器相关工作从0秒增至4秒。开始时，延时缓冲器的存储量为0，延时器处于旁路状态，输出音频为直通音频信号。当延时缓冲器的存储量达到延时4秒的存储量时，输出数据提取将重新寻址至存储器的起点，这样已被存储的4秒内容将会重播一遍，而延时量也达到4秒，此刻DUMP指示灯会被点亮，BD600的遥控输出口RLA2也开始有输出信号,其他相关按键功能亦可应用(如：WAIT AND EXIT、DUMP、SNEEZE等功能) 。如在等待过程中，不做任何操作，延时缓冲器的存储量会继续增加，直至所设定的延时量所需的存储量为止，达到的安全延时的时长选择范围为1.0秒～10.0秒，出厂设定为4.0秒。
4、等待退出延时(WAIT AND EXIT)。此功能是将延时缓冲器存储量清零，从而达到延时量为0秒。
5、喷嚏功能(SNEEZE)。该功能是在主持人想要打喷嚏或咳嗽时，按住SNEEZE键，发出的控制指令使延时缓冲器内数据的提取逐步向后寻址，减少延时存储量，从而达到删除输出信号中喷嚏或咳嗽的噪音，保证节目质量。放开SNEEZE键时，此刻延时缓冲器存储量固定不变。之后，延时缓冲器的存储量会逐渐增加至原先设定延时时间所需的存诸量。如果SNEEZE键一直按住不放的话，延时存储量会逐渐减少，直至最后为0秒。而此后延时器无信号输出。
6、删除功能(DUMP)。该功能是在不雅语句发生后，删除不雅语句，从而保证节目质量。DUMP功能作用后，延时缓冲器提取数据寻址改变至向后4秒(可自定义，出厂设置为4秒)处地址，从而剪切掉不雅语句。之后延时缓冲器的存储量会自动逐步增加，至原先设定的延时时间量所需的存储量。删除功能所删除的时长可选择范围为1.0秒～10.0秒。在延时保护时间范围内，第一次DUMP之后，可以连续删除随后出现的不雅语句。

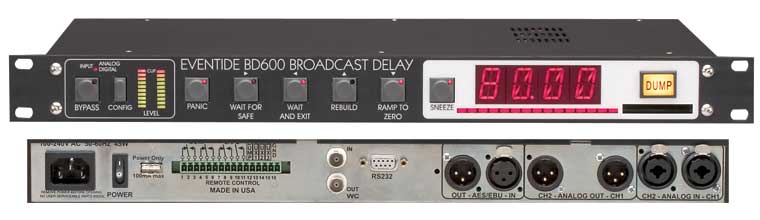

7、应急功能（PANIC）。BD600的前面板比BD500多了一个PANIC键和一个CF卡插槽，增设了应急功能。该功能是操作PANIC功能键时，将延时缓冲器里的全部存储内容清除，同时将会自动输出CF卡内存储的WAV音频文件，之后重建延时缓冲器的存储量。重建完成后，若CF卡上的音频文件尚未播完，将会一直到播完为止；或者通过再次按PANIC键取消PANIC应急功能，将恢复至延时器的延时输出。CF卡中最多可以存储4个音频文件，文件命名必须是ONE.WAV，TWO.WAV，THREE.WAV和FOUR.WAV。实际应用时，只能设定选取其中一个音频文件。另外，PANIC键没有配CF卡时，应用中可以设定PANIC键为应急静音功能，静音时长选择范围为2.0秒～8.0秒，也可以不设。这时PANIC键为BD600全部功能参数恢复至出厂设置的功能键。
以上七项功能，实际操作十分简单。主持人可以根据不同类型节目的不同情况，选择实现所需要的功能。这些功能为直播节目的安全优质播出，提供了强有力的技术保障。.
四、BD600的使用
在投入使用之前，我们使用AM700音频测试仪检测延时器的各项技术参数指标，包括对BD600延时器的输入/输出电平进行了校正、调整，以确保最佳播出质量。同时BD600提供了用户密码保护功能，用以保护延时器的设置不被随意更改。
在实际应用中，我们还通过亲自操作来检验BD600延时器的各个基本功能是否正常，一般由专人对延时器进行设置与密码保护设定，其他技术人员要求懂得设置过程与应用。
1、设置
BD600延时器正常使用之前，我们根据实际需要完成各项设置。首先，要设定一个合适的延时量，综合实际直播节目的类型和操作人的正常反应速度，我台统一将延时器的延时时长设定为6秒。打开BD600的电源后，默认的开机状态为直播，通过CONFIG键操作进入用户设置状态,然后利用WAIT FOR SAFE键、WAIT AND EXIT键、REBUILD键和RAMP TO ZERO键来具体设定延时器采样频率、输入/输出电平、输入音频类型、串行通信时的比特率以及各基本功能键的时长等参数。具体设置步骤如下：
●首先点击BYPASS键，然后点击CONFIG键，进入设置状态。
●点击两次CONFIG键，进入TIME PARAME-TERS 菜单设置
●点击WAIT FOR SAFE(左)/WAIT FOR EXIT(右)来选择此菜单下的分类设置。
●点击WAIT FOR EXIT进入DLAY 中，用REBUILD(上)/RAMP TO ZERO(下) 选择合适的时间设置。
●点击右键分别进入DUMP REB SAFE PANC菜单，选择合适时间设置
●点击CONFIG 进入AUDIO PARAMETERS菜单。
●点击右键进入选择输入菜单INPUT SOURCE 选择模拟或数字输入
●点击右键进入IN G、OUT G 菜单选择合适的标准……
另外，在设置过程中，SNEEZE键可使各个设置项恢复至出厂设定。设置完成后，通过BYPASS键退出用户设置状态，而进入直通状态。这样整个设置结束，各个功能就可以操作应用了。
2、连接
BD600的输入/输出口有数字和模拟两种。根据我台目前直播机房与总控机房的实际音频传输方式，我们采用模拟和数字输入、模拟输出的连接。我们将数字播出调音台的模拟和数字输出信号连接到BD600的模拟和数字输入端口，再将BD600的模拟输出通过机房分线控制盒传输至总控机房，从而完成直播机房与总控机房的信号传输（见图2）。
3、操作
BD600延时器的操作非常简单，只要根据实际直播节目的需要对某些对应功能键进行操作即可。我台在实际应用中，节目一般都处于延时状态，在突发事件发生时，主持人只要及时按下DUMP键即可保证播出安全，其他各功能键根据节目需要的情形下在才予以运用。
4、维护
在周检查和月检查时，要对延时器的各个功能进行检验，以保证延时器能正常使用。BD600前面板有个比BD500多一个字符的4字符显示，显示信息更加醒目。当延时器出错时，该显示屏会显示出错代码，有利于根据出错代码来对设备进行维护。
平时维护时，我们注意延时器的清洁以及设备的通风、散热条件，为设备的正常工作保持良好的使用环境。
五、结束语
BD600是目前Eventide公司延时器系列中最为主流并被广泛使用的广播专业延时器。我们觉得该机操作简便，为主持人工作带来了更大的便利，同时其更为强大的应急功能，为广播安全优质播出提供了强有力的保障。
