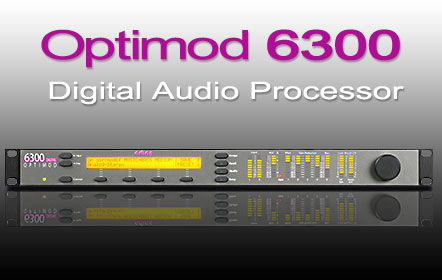

Orban 6300 数字音频处理器

Orban 6300 数字音频处理器

当前分类：音频处理器
关键字：Orban
产品描述

ORBAN6300是一款高品质的多用途立体声音频处理器，可以广泛应用于数字广播，数字电视，网络广播，STL保护，卫星上行链路保护和数字母带制作等。其继承了ORBAN广受欢迎的OPTIMOD-DAB6200系列音频处理器的优点，拥有20KHz的音频带宽，其提升了处理运算和增加了更多的灵活性。三路输出中的任何一路都可以发出任何以下的信号。

*立体声增强，均衡器和前瞻（look-ahead）峰值限制AGC

*立体声增强，均衡器和峰值限制AGC

*立体声增强，均衡器和多频处理（2频段或者5频段，包括AGC）不带峰值限制

*立体声增强，均衡器和多频处理（2频段或者5频段，包裹AGC）带峰值限制

使用立体声增强，均衡器和不带峰值限制的多频处理来驱动监听耳机，这样从输入得到的延迟会少于5毫秒。这在HD的音频设备中特别有用，因为使用耳机进行监听时延迟几乎为零。

6300的AGC使用了和Orban2300,5300,8382,8400,8500,9300and9400 OPTIMOD系列

使用立体声增强，均衡器和峰值限制多频段处理链条可以应用于众多的数字传输通道，例如：HD数字音频广播，DAB数字音频广播，DRM数字音频广播，数字电视和网络广播。全新设计的压缩比和压缩曲线（Knee Control）控制使得6300特别适合母带生产与制作。母带质量的前瞻限制器和简洁的信号路径提供卓越的音频质量。

6300的多频段处理时基于使用OPTIMOD-FM8500系列的数字音频处理部分的技术，因此声音听起来非常的类似。为了方便6300的声音和8400或8500的声音进行匹配，6300中提供了在8400或者8500中同样名称的预设。如果你正在某个发射站的8400或者8500使用某个出厂预设，你也可以在6300调用同样名城的预设以保持声音特性的一致，但是这样要求您之前使用的8400和8500带有内部的AGC功能。

6300内置的哥伦比亚广播公司响度控制器（CBS Loudness Controller）柔化了不同信号源的响度变化，确保了声音的一致性并最大限度地提高了观众的满意度。

Orban的预编码技术可以巧妙地处理由低比特率编码产生的最小化源码中的声音的特性。Orban的预编码技术在鲜活和人工消减之间找到了一个最佳的平衡点。

技术指标（适用于模拟左右输入到模拟左右输出）

*频率响应（旁通模式）：按照±0.10 dB，2.0 Hz - 15 kHz.标准50 µs或75 µs预加重弧执行，（在32 kHz采样率输入，通频被削减到接近14.7 kHz.) 左/右输出和数字输出可由用户配置为平输出或预加重输出。

*噪音：输出噪音基准依据处理器设置中增益的多少而定，输出噪音基数将取决于处理器增益设置（限制激发，AGC激发，俩波段激发和/或多波段激发）、门电路电平、均衡和噪音减少量等，并主要由一个给定的110dB的噪音超负比例的A/D变频器的动态范围控制，数字信号处理和动态范围是144dB。

*总系统失真：（去加重，100%调制）)< 0.01% THD, 20 Hz - 1 kHz, 在15 kHz的时上升到< 0.05%， < 0.02% SMPTE IM 失真.

*极性（双频和旁通模式）：保持绝对极性。输入端口阳极信号对应输出端口阳极信号。

*内部处理采样频率：48 kHz。我们深信其在均衡器和过滤器的作用下能将噪音降到最小并得到一个纯净的声音。双精度均衡器和交叉过滤器使得6300可以产生相较于96 kHz时低于6dB的噪音以及非线性失真。

*处理分辨力：内部处理过程用24bit(定点)更高分辨率。采用摩托罗拉DSP56367 芯片。

*延迟：由于采用了先进的“先读”处理运算，使得可用的输入/输出延迟达到20ms以上。这样可以通过填充一个24, 25, 29.97, 或30帧/秒的视频从而将延迟达到50ms.

*工作模式：立体声或者双单声道。在双重单声道时，所处理的两个声道具有同样的调节功能，但是这个还取决于是否恰当地设定了双代码传输（取决于当前的设定）。操控模式可以通过GPI，以太网端口和串口链接，内部基准时钟自动控制.

模拟音频输入

*配置：立体声/双重单声道。

*阻抗：>10 k Ω负载阻抗，电平衡。

*额定输入电平：可通过软件从-4.0 调节到 +13.0 dBu (VU)

*最高输入电平：+27dBu

*l连接方式:两个XLR型端口，阴性，EMI抑制。插脚1接底盘电线，插脚2（+），插脚3电平衡，浮接且对称。

*A/D变频方式：24比特128x倍超采样率delts sigma线性相位防失真滤波器。转换器输出64 kHz采样率，而8382抽取32kHz的DSP，使用超高质量图像且无同步采样率的转换器。

*滤波：RFI滤波，带0.15Hz (-3 dB)高通滤波器

模拟音频输出

*输出数量：1

*配置：立体声。平或预加重(at 50 µs or 75 µs),，软件控制。

*原音阻抗：50欧姆，电平衡浮接

*负载阻抗：600 Ω或更高，平衡或不平衡。不需要终端。

*输出电平：（100%峰值调制）可从-6 dBu调节到+24 dBu峰值，600 Ω或更大负载，可通过软件调节。

*信噪比：≥ 90 dB，未加权（旁通模式，去加重，20 Hz - 15 kHz宽带，参考100%调制）。

*串音：≤ -70 dB, 20 Hz - 15 kHz.

*失真：≤ 0.01% THD（旁通模式，去加重）20 Hz - 15 kHz宽带

*连接方式：两个XLR型公插口，EMI限制。插脚1接底盘地线，插脚2（+），插脚3电平衡,浮接且对称。

*A/D变频方式：24比特128x倍超采样

*滤波：RFI滤波

数字音频输入

*配置：以AES3为标准立体声或者是双通道（双重单声道），24比特率，软件可控。模块可以侦测立体声或者是双通道状态和切换到适当的模式。

*采样频率：自动选择32, 44.1, 48, 88.2和96Hz.

*连接方式：两个XLR型插口，阳性，EMI抑制，插脚1接底盘地线，插脚2（+），插脚3变压平衡，浮动。

*输入基础级：在-30 dBFS to -10 dBFS的范围内变化

* J.17 De-去加重：软件选择

*滤波：RFI滤波

数字音频输出

*配制：两个输出，每个立体声都以AES为标准。FM处理信号在软件中可以配置为平或预加重，以选择预加重的处理(50 µs or 75 µs)。若需要，每个输出可以应用J.17预加重

*采样频率：软件选择以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz内部自由运行。也可同步到的AES/EBU32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz的数字输出，在软件配置。

*字长：软件选择24, 20, 18, 16 或14比特分辨率。可随意增加高通噪音型波颤，其电平可根据字长自动调节。

*连接方式：两个XLR型母端口，EMI抑制。插脚1接底盘电线，插脚2（+），插脚3电平衡，110 Ω阻抗

*输出电平(100%峰值调制)：软件控制从-20.0 to 0.0 dBFS。

*滤波：RFI滤波

远程计算机界面

*配置：通过直接电缆连接，调制解调器，或以太网接口TCP/IP控制协。提供适用的零调制解调器电缆，不提供调制解调器。

*串行连接器：115 kbps RS-232 串口dB-9 公头, EMI限制。

*以太网端口：接于RJ45阴极上100兆/秒

远程控制接口（GPI）

*配置：8路输出，光隔离，浮空

*电压： 6 - 15 V AC 或 DC，瞬时或持续电压，9 VDC接口提供简便操作。

*连接方式：DB-25公插口，EMI抑制

*控制：用户可以编程任何八个用户预设，工厂预设，旁通、测试音调、立体声或单声道模式、模拟输入、数字输出

功率

*电压：100–132 V交流或200–264 V交流, 于后面板切换选择，50–60 Hz, 40 VA.

*连接方式：IEC,EMI抑制。提供可分离3线电源线

*接地：线路地线独立于底盘地线，可与后面板控制键分离或组装在一起

*安全标准：UL认证体系下的ETL标准，CE标准。

环境

*工作温度：所有工作电压范围为32 to 122 °F / 0 to 50 °

*温度：0 - 95% RH，无冷藏

*尺寸(W x H x D)：19” x 3.5” x 14.25” / 48.3 cm x 8.9 cm x 36.2 cm.2个机架高。

*RFI/EMI:。Cenelec程序进行的测定，美国联邦通信委员会15部分的A级设备。

*运输重量：19 lbs / 8.7 kg
