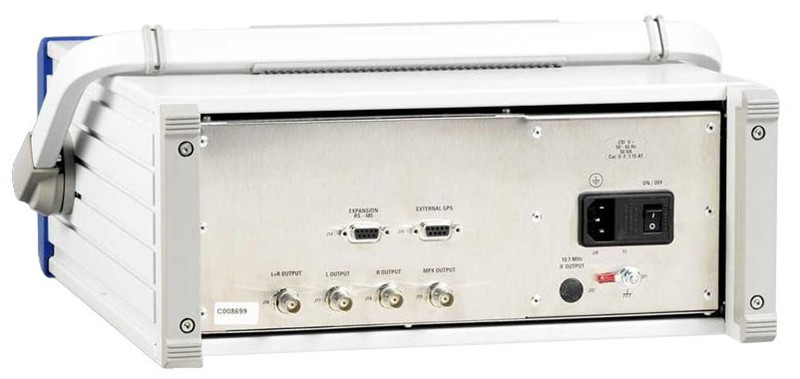

Audemat FM-MC4 场强测试

Audemat FM-MC4 场强测试

当前分类:测试仪
产品描述

行使时60分钟里由一百多万的读数!

广播台和主要的监管机构使用Audemat来进行场强测试

便携式FM-MC4 安装在车内,进行车载场强测量。嵌入式的GPS接收器使每个数值自动索引地理位置

校准系统的每个部分+(天线,接收器等)它强大的处理能力能满足苛刻的客户要求。

移动场强

多达99种频率进行分析

4种表达方式:文字,曲线,地理和制图

覆盖微软制图软件

自动选择最佳接收频率,3个可选的IF滤波器(小,中,大+)

移动音频接收质量

针对移动设计具有场强测量和基带信号分析等功能,且将所有功能集中在一部机器,还包含了便于操作的软件。故而做到体积少、质量轻,具有较强的可移动性和抗震动能力。

RDS分析

音频和调制分析

移动场强测量

当地的调频波段扫描

自动批量测量

DARC分析

调频立体声解调

移动调频接收质量评估(可选项)

多个输入:RF,MPX,L&R

12 V的车载用DC电源功能

内置GPS接收器。描速度快,与GPS连接能记录场强测量数据和对应的经纬度坐标。

主要特性

低压供电 + 11 V DC…+ 15 V DC

能源消耗 大约30 W

主电源; 频率 110 VAC/230 VAC; 50/60 Hz

能源消耗 (AC) 大约50 VA

温度:

操作 +5°C- +45 °C

仓储 -20°C - +70°C

尺寸(L x H x D) 360 x 155 x 405 mm

重量 大约 12 kg

湿度 10-95%非冷凝相对湿度

PC 连接

连接类型 RS232C

连接器 9-pin 母 SUB-

IF 滤波器

-3 dB IF宽波段 +/-100 kHz

-3 dB IF中波段 +/-75 kHz

-3 dB IF窄波段 +/-35 kHz

测量动态

RF 电平 -100 to +23 dBm ( +7 to +130 dBµV)

MPX电平 0 to +/-150 kHz

Pilot电平 0 to +/-15 kHz

RDS电平 0 to +/-8 kHz

DARC电平 0 to +/-8 kHz

AUX电平(60 kHz – 90 kHz) 0 to +/-8 kHz

AF电平L, R, L+R, L-R -40 to +6 dBr

MPX 电力

电平测量动态 -150 kHz to +150 kHz

初级循环时间 1 到60 秒

最大瞬间测量累积时间 1 小时

在幻灯片模式下,最大功率录制时间 72 小时

在一个序列中最大峰值的记录容量 72小时

峰值记录

记录一个通道 MPX, Pilot, RDS, DARC 或 AUX.

记录2个通道 G, D, G+D, G-D.

其他作用

Pilot/RDS同步指标

Pilot/DARC同步指标

在Pilot 和 RDS 副载波相位值 0°-180°

左和右通道的可编程去加重 0, 50 µs and 75 µs

左和右通道的可编程预加重 0, 50 µs and 75 µs

GPS部分

接口 BNC

卫星数量 8

地理位置 +/-100 m

精确度

下面给出的精确度值与在调整设备时所使用的参考信号获得的

RF 电平测量精度 +/-2 dB (from 30 to 90 dBµV)

MPX 电平测量精度 +/-2.5 kHz (to +/-75 kHz 左右)

Pilot 电平测量精度 +/-200 Hz (to +/-7.1 kHz左右)

RDS电平测量精度 +/-200 Hz (to +/-4 kHz左右)

DARC电平测量精度 +/-200 Hz (to +/-4 kHz左右)

AUX (60-80 kHz) 电平测量精度 +/-200 Hz (to +/-4 kHz左右)

L, R, L + R, L – R电平测量精度 +/-0.2 dB (to 0 dB 不带去加重/预加重)

MPX 功率测量 +/-0.3 dB (from -6 to +12 dB with ref. IUT 19 kHz)

RF 输入

频率范围 87.5 MHz to 108 MHz

频率合成器步长 10 kHz

输入阻抗 50 Ω

接口 BNC

可编程RF衰减器 0, 20 dB and 40 dB

AF 输入 (L, R)

阻抗 20 kΩ

输入类型 非平衡

非平衡接口

BNC

输入电平 -18 dBu to +18 dBu (可调整 0.1 dB steps)

最大允许输入电平 +22 dBu

MPX 输入

输入阻抗 20 kΩ

接口 BNC

输入电平 -18 dBu to +18 dBu (adjustable by 0.1dB steps)

最大允许输入电平 +22 dBu

MPX 输出

输出阻抗 < 10 Ω

接口 BNC

额定输出电平 +12 dBu

(+8.72 V peak-peak for a modulating signal from 500 Hz)

L, R, L+R 输出

输出阻抗 < 10 Ω

接口 BNC

额定输出电平 +12 dBu (+8.72 V peak-peak for a modulating signal from 500 Hz in stereo (L=R)
